Lugar de origem:
CHINA
Marca:
GKG
Número do modelo:
G-estrela
A automatização infinita Co., Ltd. está entre o nome confiado em fornecer os melhores produtos de segunda mão recondicionados da solução das máquinas de SMT e da automatização de fábrica em China hoje. Nossa empresa está centrando-se sobre a fonte de impressoras usados da pasta da solda, de SMT Chip Mounters, da inspeção ótica automática, e da outra cadeia de fabricação produtos do PWB da solução. Entre nossa pasta usado e recondicionada oferecida da solda a máquina de impressão é a impressora da pasta da solda da G-estrela de GKG. A máquina de impressão da pasta da solda da G-estrela de GKG é projetada tratando placas do tamanho médio. A G-estrela é perita em entregar todas suas necessidades do negócio. Alcançou com sucesso a impressão 01005 diminuta. Através do contato completo com o estêncil, nosso sistema de limpeza melhorado assegura-se de que toda a pasta restante na malha esteja eliminada antes de imprimir. A 2D função da inspeção da pasta pode detectar insuficientes defeitos da pasta, da construção de uma ponte sobre, e o outro. A G-estrela é equipada igualmente com uma braçadeira lateral superior e motorizada, assegurando desse modo a qualidade imprimindo superior.

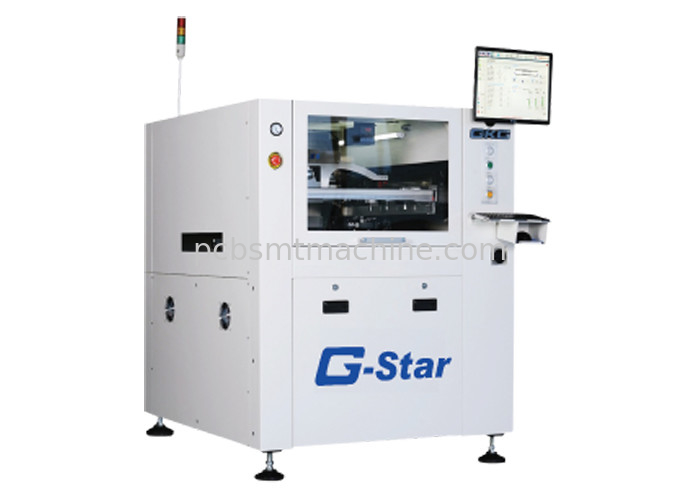

IMPRESSORA DA PASTA DA SOLDA DE GKG G-STAR
PARÂMETROS TÉCNICOS:
| DESEMPENHO | |
| Capacidade do alinhamento da máquina | 2Cmk @ ±12.5 sigma dos mícrons 6 |
| Capacidade do alinhamento do processo | 2Cpk @ ±25 sigma dos mícrons 6 |
| Tempo de ciclo do núcleo | <8> |
| (com exclusão do tempo da impressão & da limpeza) | |
| Tempo da comutação do produto | <3 mins=""> |
| Tempo de instalação do produto novo | <10 mins=""> |
|
EMBARQUE A MANIPULAÇÃO
|
|
| Máximo Tamanho (L x W) | 400 milímetros x 340 milímetros |
| Mínimo Tamanho (L x W) | 50 milímetros x 50 milímetros |
| Espessura | 0.4~6 milímetros |
| Ajuste da espessura do PWB | Manual (o automóvel é uma opção. A largura máxima do PWB reduziu-se a 310 milímetros) |
| PWB Máximo Peso | 3 quilogramas |
| Afastamento da borda do PWB | 3 milímetros |
| Afastamento inferior do PWB | 15 milímetros (7 milímetros com automóvel opcional |
| Ajuste da espessura do PWB) | |
| Warpage do PWB | Máximo 1% diagonalmente |
| Apertando o método | Braçadeira superior (manual) e braçadeira lateral motorizada |
| Método do apoio | Pinos do apoio magnético, barras, blocos, sução do vácuo |
| Sentido do transporte | L a R, R a L, R a R, L a L (controle do software) |
| Altura do transporte | ± 900 40 milímetros |
| Velocidade do transporte | Máximo 1.500 mm/s |
| Ajuste da largura do transporte | Automático |
|
RELAÇÃO DE OPERADOR
|
|
| Hardware | Monitor, rato & teclado do LCD |
| Sistema operacional (ósmio) | Windows 10 |
| Método de controle | PC industrial controlado |
| Relação do I/O | Padrão de SMEMA |
|
PARÂMETROS DE IMPRESSÃO
|
|
| Tamanho de quadro do estêncil (LXW) | Ajustável, 470 milímetros x 370 milímetros a 737 milímetros x 737 milímetros |
| Cópia Gap (pressão-fora) | 0~20 milímetros |
| Imprimindo a escala de ajuste da tabela | X: ±3 milímetro, Y: ±7 milímetro: ± 2° |
| Velocidade da cópia | 6~200 mm/s |
| Pressão do rodo de borracha | 0.5~10kg (controle de programa) |
| Tipo do rodo de borracha | Padrão: Metal, opção: OPC, borracha |
| Ângulo do rodo de borracha | Padrão 60°, opção 45°, 50°, 55° |
| Sistema de limpeza | Auto molhado, seco, vácuo (software seleto) |
|
SISTEMA ÓTICO
|
|
| Campo de visão (FOV) | 8 milímetros x 6 milímetros |
| Tipos de fé | Círculo, triângulo, quadrado, diamante, cruz |
| Tamanho de fé | 0.5~3.0 milímetros |
| Metodologia da visão | A câmera do CCD olha acima & para baixo |
| 2D inspeção | Janelas Max.100 para inspecionar a falta & |
| insuficiente (padrão) | |
|
EXIGÊNCIA DAS FACILIDADES
|
|
| Fonte de alimentação | ± 10% 50/60Hz de AC220V |
| Consumo de potência | 2.5kW |
| Suprimento de ar | 4 ~ ² de 6Kgf/cm |
| Dimensão (com exclusão da torre do sinal) | 1.158 milímetros (L) x 1.362 milímetros (W) x 1.463 milímetros (h) |
| Peso da máquina | 1,000kg |
| OPÇÕES |
| Sistema de vigilância do diâmetro do rolamento da pasta |
| Sistema de inspeção das aberturas do estêncil |
| Auto ajuste da tabela para a espessura do PWB |
| Circuito fechado de SPI |
| Varredor externo do código de barras para a rastreabilidade do PWB |
| Varredor Handheld para o estêncil, pasta do código de barras da solda, |
| rastreabilidade do rodo de borracha |
