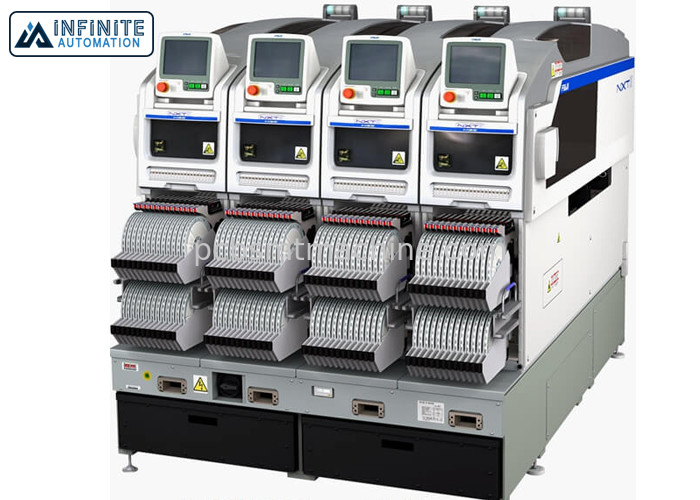

Picareta da máquina da colocação M3 de Fuji NXT III, usada e inteiramente recondicionado de Fuji NXT M3 e máquina do lugar

A geração evolutiva da plataforma NXT ó da colocação de Fuji é a evolução a mais atrasada de sua plataforma de montagem modular evolutiva, a série de NXT. O NXT III expande nos conceitos do NXT II para conseguir níveis de produtividade novos e qualidade da colocação. Um robô XY mais rápido e uns alimentadores mais rápidos da fita, assim como “uma câmera recentemente desenvolvido das peças da visão de voo”, meio aumentaram a colocação da capacidade para todos os tamanhos e tipos da parte. A cabeça H24 de alta velocidade nova consegue 35.000 CPH pelo módulo, uma melhoria de 35% da velocidade a mais rápida do NXT II. O NXT III pode tratar a próxima geração de componentes que dirigem para as peças de market-03015 milímetro. E melhorando a rigidez da máquina e mais refinando sua tecnologia independente do reconhecimento do servocontrol e da visão, conseguiu a precisão de colocação líder de mercado para as peças pequenas da microplaqueta da relação do GUI de ±25 μm.The é combinado com um painel do écran sensível para melhorar a usabilidade. O NXT III herda a flexibilidade da série de NXT, pode flexivelmente ser configurado para combinar as condições da produção.

Especificações da máquina da colocação M3 de Fuji NXT III

• Tipo da máquina: NXT-M3
• Tamanho do PWB: Mínimo: 48mmx48mm/máximo: 510mmx534mm
• (Única trilha de manipulação)
• Velocidade do remendo: H12HS: 22.500; H08: 10.500; H04: 6.500; H01: 4.200
• Precisão do remendo: H12S/H08/H04: 0.05mm (3sigma) cpk≥1.00
• Escala do remendo:
• H12S: 0402 ~ elevação de 7.5x7.5mm: Max: 3.0mm
• H08: 0402 ~ elevação de 12x12mm: Max: 6.5mm
• H04: 1608 ~ elevação de 38x38mm: Max: 13mm
• H01 / H02/DE: 1608 ~ elevação de 74x74mm (32X180mm): Max: 25.4mm
• G04: 0402 ~ elevação de 15.0mmx15.0mm: Max 6.5mm
• Cremalheira levando: Max: 20 tipos/módulo (conversão da fita de 8mm)
• Utilização elétrica: 3P/200V/10KVA
• Fluxo de ar: 0,5 MPa (5 kgf/cm2), 10 NI/mínimos.
• Dimensões: 2M II Base: 740 (L) x 1934 (W)
• 4M II Base: 1390 (L) x 1934 (W)
• H: 1474 milímetros (M3 II) 1476 milímetros (M6 II/M6 IISP)
• Peso da máquina: 1,350kg
