Picareta de Panasonic AM100 e máquinas da máquina do lugar, as originais e usada de SMT

O AM100 mantém os padrões elevados para a capacidade, flexibilidade, e os clientes da confiança esperam de Panasonic em um eficaz na redução de custos, incrementalmente evolutivo, solução de SMT da alto-mistura. Somente uma máquina é exigida para obter a produção começada e é fácil adicionar mais unidades e/ou as tecnologias como procuras mudam.

A máquina modular da colocação do AM100 de Panasonic caracteriza uma única cabeça (único feixe) capaz de colocar uma disposição componente impressionante que inclui 0402mm a 120x90x28mm, grandes conectores, componentes impar-dados forma, e os tipos de empacotamento avançados tais como o PNF preparam o produto seguinte quando a produção correr no AM100 para a comutação sem parar e põem-no para usar uma variedade de configurações altamente flexíveis e tipos da fonte do componente. A instalação flexível é aumentada mais no AM100 pelo alimentador em qualquer lugar e provê de bocal em qualquer lugar características. As grandes placas podem ser processadas e os recursos avançados que incluem detecção uma câmera componente da espessura, uma auto troca do pino do apoio, de um warpage do PWB, e verificação da bandeja estão igualmente disponíveis.

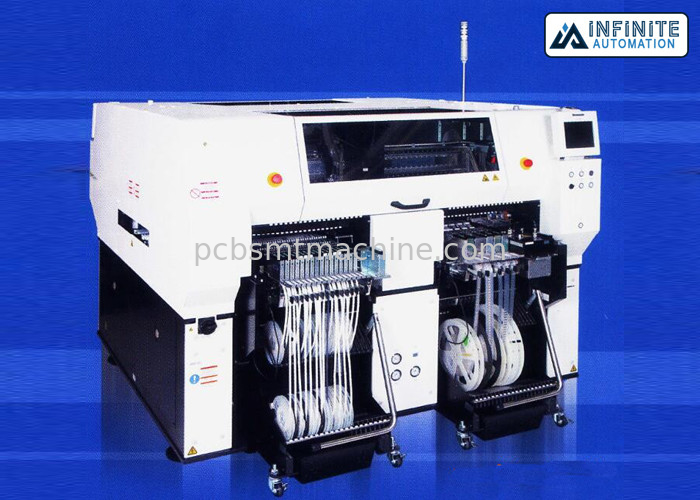

Picareta de Panasonic AM100 e máquina do lugar

Montando a velocidade: cph 22.000

Peso: 2370 quilogramas

Escala componente: 01005 (0402M)

Descrição de produtos:

Especificação e característica modulares da máquina da colocação de Panasonic SMT AM100

Características & benefícios

Uma cabeça, uma solução da máquina com os alimentadores permutáveis de uma escala componente muito grande, bocais multi-funcionais, e mandris com produção eficaz na redução de custos e de alta qualidade da série do CM e do NPM

Características padrão:

de 14-nozzle cabeça altamente Versatily

Linha de alta resolução câmera

Cambiador do bocal

Os dados do CAD importam de serviço público

Parte predefinida Libray

Picareta componente adaptável

Auto calibração da colocação

programação de produção do Multi-trabalho

O auto alimentador ensina

De fé ensine com automóvel ajustam

Inspeção virtual do PWB

Processo do PNF capaz

Conjunto de ferramentas do software da NPI

Especificações:

Name modelo (número) AM100 (NM-EJM4D)

Plataforma híbrida da movimentação do único pórtico evolutivo do conceito

Movimentação híbrida altamente exata do motor linear de sistema de movimentação

Linha de cor componente câmera de Digitas do alinhamento da varredura, de posição fixa

Eixo principal Flex Head ultra alto do projeto 14

Dimensões da placa

padrão de 510 x de 460mm (20 x 18)

1.200 x 460mm (47x18) opcionais

Espessura até 8mm da placa

Precisão da colocação

microplaqueta de Cpk 1,0 do mícron ±40

±30 mícron Cpk 1,0 QFP

Taxa de transferência

Ideal: cph 35.800

IPC9850: cph 22.000

Escala componente

Mínimo: 01005 (0402M)

Máximo: 120x90mm (4.7x3.5) & 150x25mm (6x1)

Altura: até 28mm (1,1)

Colisões: diâmetro de 0.15mm, passo de 0.3mm

Capacidade do alimentador

Carretéis: até 160 carretéis

Tubos: até 60 tubos

Bandejas: até 40 bandejas

Facilidades

Elétrico: C.A. 200/220V ±10V de 3 fases, C.A. 380/400/420/480V ±20V 2,0 kVA400V 2 KVA

MPa pneumático a 0.8MPa máximo, 200 L/MIN do minuto 0,5 (A.N.R.)

Massa: 2370 quilogramas (corpo principal com os 4 bancos do alimentador)

Dimensões: W 1.970 x L 2.019 x H 1,450mm
