Lugar de origem:
China
Marca:
Panasonic
Número do modelo:
DT401-F
Vídeo

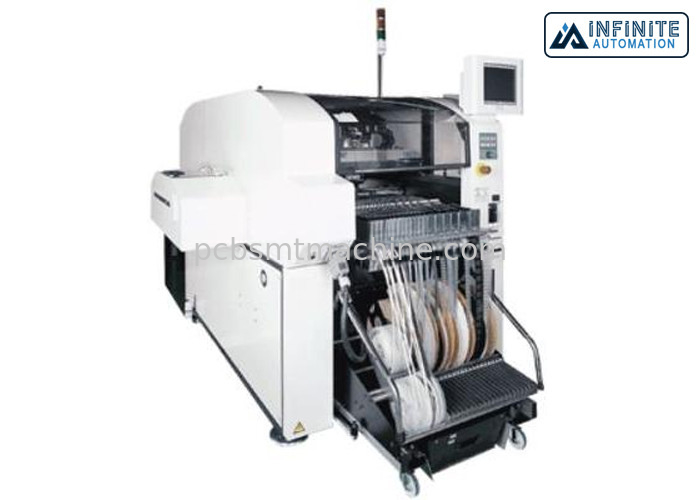

Máquina Multi-funcional modular da colocação de Panasonic DT401-F, picareta original e usada de SMT e máquina do lugar
Panasonic DT401 é uma bandeja direta modular, a máquina multi-funcional da colocação que é projetada dar a usuários a flexibilidade colocar um grande número componentes variados, impar-dados forma em altas velocidades. O recolhimento principal da colocação direta permitir a escala componente larga, quando reabastecimento do alimentador da bandeja e um carro coletivo da troca do alimentador entregar taxas melhoradas da operação.
Pode segurar as peças variar dos microchip às grandes partes tais como BGAs, CSPs, e conectores
O DT401 segura um espectro largo dos componentes que incluem 0402 microplaquetas, BGAs, CSPs, conectores, e outros grandes componentes até 100 milímetros X 90 @ milímetros de espessura de 25mm. Para assegurar tal flexibilidade, a máquina apoia cinco tipos de alimentadores da fita, equipados com as capacidades variáveis do passo de alimentação. O DT401 usa a mesmos tabela e alimentadores do alimentador que nosso CM402, que resultados nas poupanças de despesas, na redução no inventário do alimentador, na maior flexibilidade, e na permutabilidade.
Cabeça de controle da carga fornecida como o padrão
Características & benefícios
Especificações
| Identificação do modelo | DT401-F | |
| Modelo não. | KXF-E64C | |
| Dimensões do PWB (milímetro) | L 50 x W 50 a L 510 x W 460 | |
| Velocidade máxima | Microplaqueta | 0,7 s/chip (fita ou volume) |
| Bandeja | 0,8 s/QFP (única bandeja), 1,2 s/QFP (bandeja gêmea) | |
| Precisão da colocação | Microplaqueta | ±50 µm/Chip (Cpk1) |
| Bandeja | ±35 µm/QFP (Cpk1) | |
| Entradas componentes de No.of | Fita | Max.54 *2 |
| Bandeja | Max.20 (única bandeja), Max.40 (bandeja gêmea) | |
| Dimensões componentes (milímetros) | (0201") microplaqueta 0603 a L 100 x W 90 x T 25 | |
| Tempo de troca do PWB | 0,9 s | |
| (Comprimento da placa: até 240 milímetros sob circunstâncias as melhores) | ||
| Fonte elétrica *3 | C.A. 200 V da 3-fase, 1,5 kVA | |
| Fonte pneumática *4 | 0,49 MPa, 150 L/MIN (A.N.R.) | |
| Dimensões (milímetros) | W 1 260 x D 2 542 x H 1 430 *5 | |
| Massa *6 | 1 560 quilogramas | |
*2: Quando o alimentador da fita do dobro de 8 milímetros se usou.
*3: Compatível com 220/380/400/420/480 V
*4: Somente para o corpo principal
*5: Com exclusão da torre do monitor e do sinal
*6: Configuração padrão, com exclusão dos alimentadores do carro e da bandeja da troca do grupo. Isto difere segundo a configuração da opção.
os *Values tais como a velocidade máxima e a precisão da colocação podem variar segundo condições operacionais.
