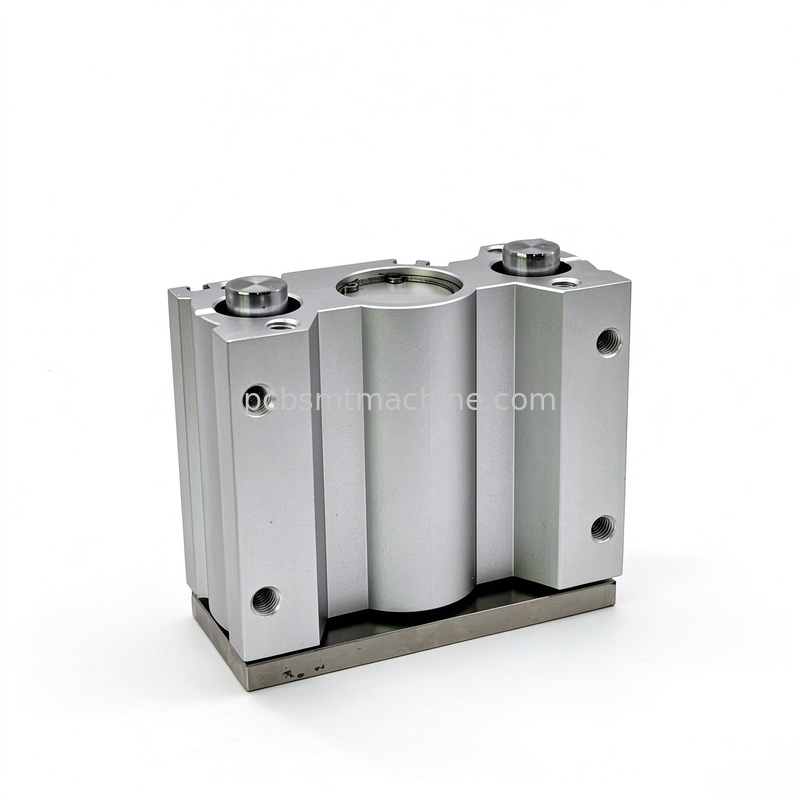

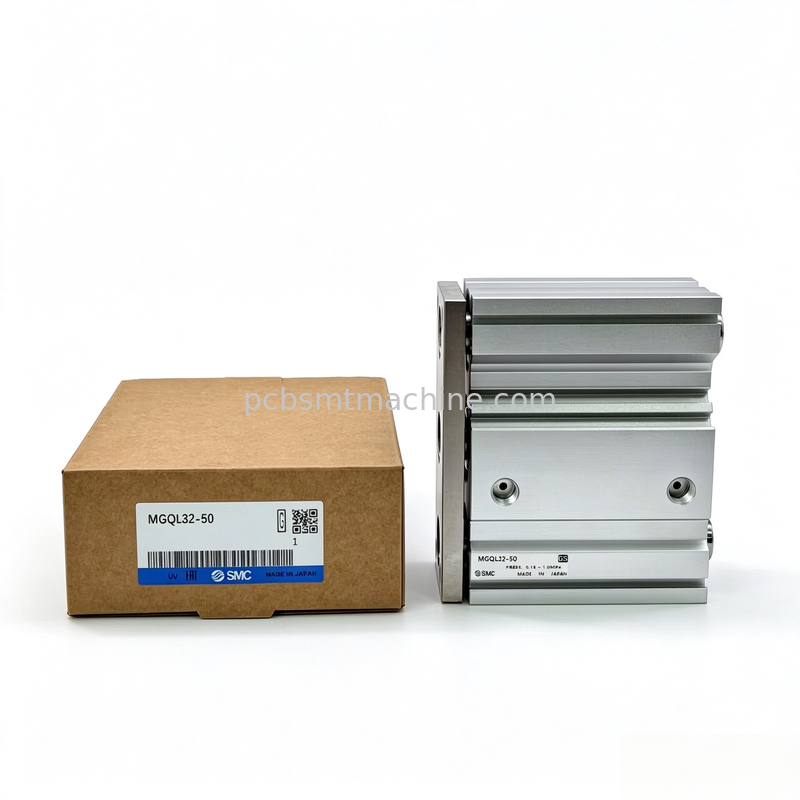

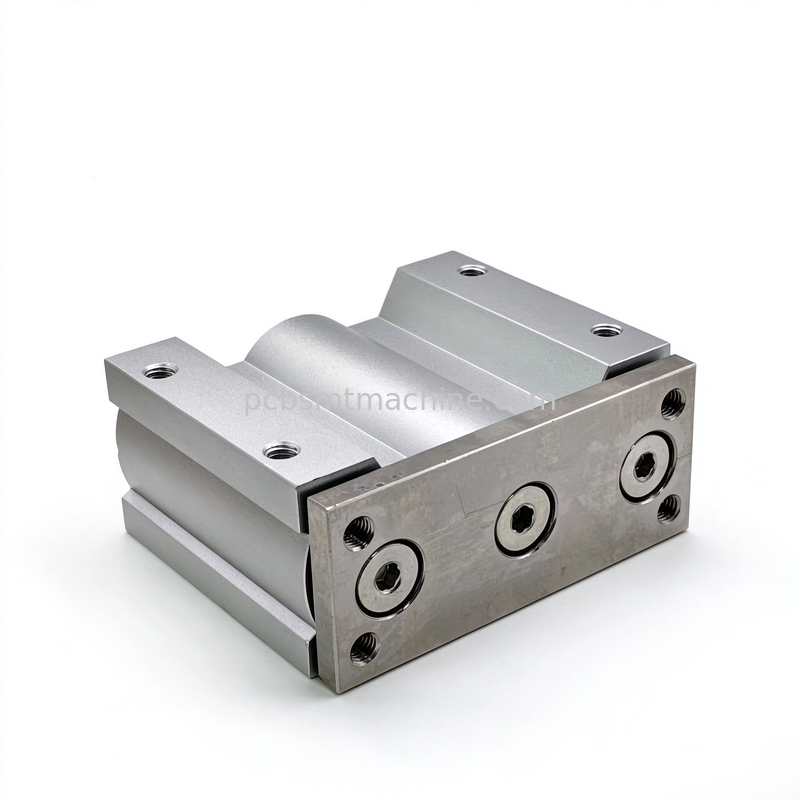

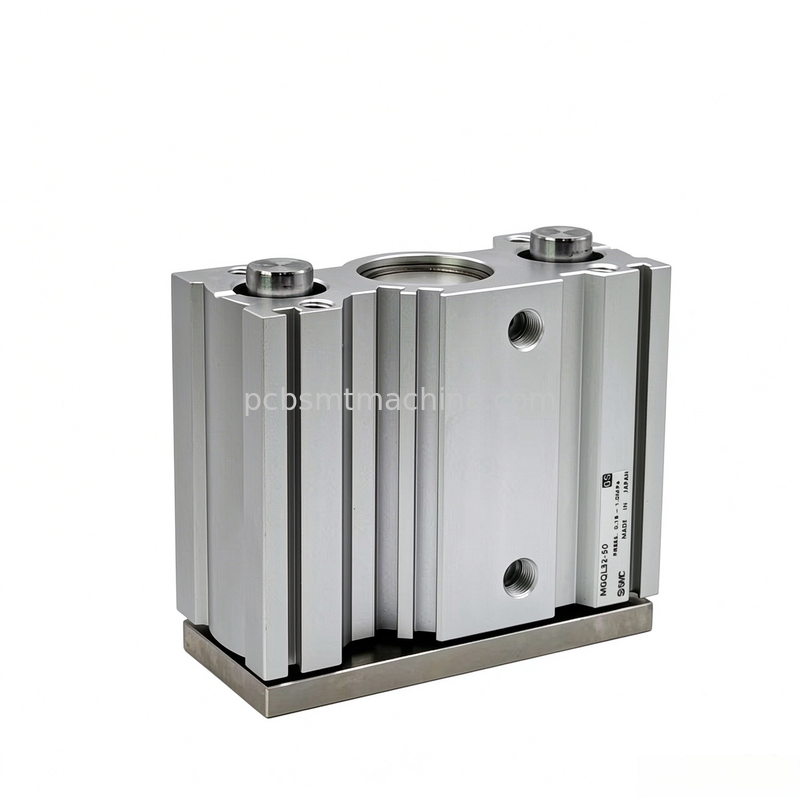

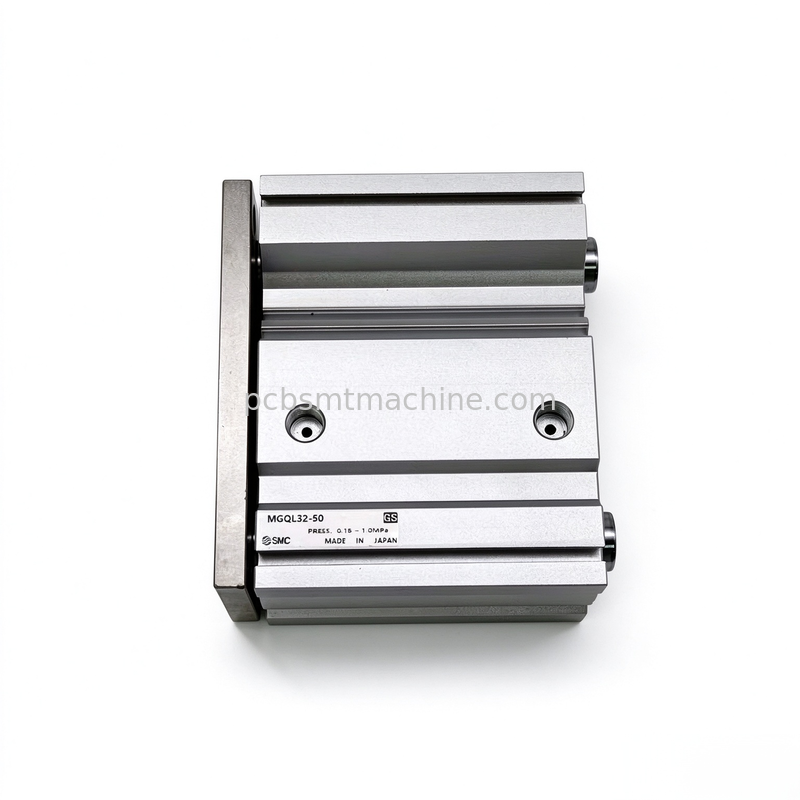

MGQL32-50 Cilindro Guia Compacto SMC
Cilindro de batente e elevador original novo, projetado para aplicações de esteiras em sistemas de fabricação automatizada.
Visão Geral do Produto
O cilindro guia compacto MGQL32-50 da série MGQ da SMC possui um eixo guia integrado com estrutura de rolamento de esferas. Este design separa a vedação da haste do pistão da carga do rolamento, permitindo um movimento suave ideal para operações de parada, elevação e empurrão de peças em linhas de esteiras. Amplamente utilizado em equipamentos de esteiras de PCB para linhas de produção SMT na fabricação de eletrônicos PCBA.
Este modelo apresenta um diâmetro de 32 mm e curso de 50 mm com estrutura de dupla ação e ímã embutido para montagem de auto switch magnético. O eixo guia integrado suporta cargas laterais, mantendo o desempenho sem rotação. Amortecedores de borracha em ambas as extremidades absorvem o impacto durante o movimento alternativo. Opera com ar comprimido e não requer lubrificação.
Especificações Técnicas
| Parâmetro |
Especificação |
| Número da Peça |
MGQL32-50 |
| Nome do Produto |
Cilindro Guia Compacto |
| Marca |
SMC |
| Tipo de Rolamento |
Rolamento de Esferas |
| Diâmetro |
32 mm |
| Curso |
50 mm |
| Tipo de Ação |
Dupla Ação |
| Fluido de Trabalho |
Ar Comprimido |
| Pressão Máxima de Operação |
1.0 MPa |
| Pressão Mínima de Operação |
0.1 MPa |
| Pressão de Prova |
1.5 MPa |
| Temperatura Ambiente |
-10°C ~ +60°C (sem congelamento do fluido) |
| Amortecimento |
Amortecedor de borracha em ambas as extremidades |
| Lubrificação |
Sem lubrificação |
| Ímã |
Ímã embutido, compatível com auto switches magnéticos |
| Condição do Produto |
Original Novo |
| Aplicação de Referência |
Parada, elevação e empurrão de peças em esteiras; mecanismo de transferência de PCB para equipamentos SMT |
Principais Características e Benefícios
- A estrutura do rolamento de esferas garante um movimento suave para posicionamento preciso em aplicações de empurrão e elevação
- Design compacto com eixo guia integrado economiza espaço de instalação, ao mesmo tempo que suporta cargas laterais e fornece anti-rotação
- O ímã embutido suporta auto switches magnéticos SMC para coleta de sinal de detecção de posição
- Amortecedores de borracha em ambas as extremidades absorvem efetivamente o impacto do movimento alternativo
- O design sem lubrificação reduz os requisitos de manutenção para circuitos pneumáticos
Garantia de Qualidade e Serviços
Todos os cilindros MGQL32-50 fornecidos são produtos SMC originais novos, inspecionados de acordo com as especificações de fábrica antes da entrega. Embalagem resistente a choques minimiza o risco de danos durante o transporte transfronteiriço.
Serviços de Suporte
Oferecemos serviços abrangentes de fornecimento de peças sobressalentes pneumáticas SMT. Para construção de linhas de produção automatizadas ou manutenção de máquinas SMT, fornecemos componentes pneumáticos correspondentes, incluindo cilindros guia, válvulas solenoides, filtros, conexões de tubos, sensores e muito mais.
Pedidos em Lote
Inquéritos em lote e cotações de reposição regular de peças sobressalentes são bem-vindos. Fornecemos cotações combinadas com base nos requisitos da sua lista BOM.
Perguntas Frequentes
O MGQL32-50 é um cilindro SMC original novo?
Sim. Fornecemos apenas cilindros guia compactos SMC originais novos. Não oferecemos unidades recondicionadas, usadas ou replicadas. Documentação relevante do produto está disponível mediante solicitação.
Em quais equipamentos o MGQL32-50 é comumente usado?
De acordo com a documentação da SMC, esta série é projetada para mecanismos de parada, elevação e empurrão em esteiras. Em aplicações industriais, é amplamente utilizada em equipamentos de esteiras de PCB para linhas SMT, bem como para posicionamento e empurrão de peças em outros equipamentos automatizados.
Posso encomendar auto switches magnéticos juntamente com o cilindro?
Sim. O MGQL32-50 possui um ímã embutido e suporta auto switches magnéticos SMC. Você pode encomendar switches separadamente ou solicitar uma cotação combinada para fornecimento de componentes pneumáticos em um só lugar.
Qual é o MOQ e o tempo de entrega estimado para o MGQL32-50?
Pedidos a partir de 1 peça são aceitos, sujeitos à disponibilidade de estoque. Itens em estoque são enviados rapidamente. Para pedidos em lote, entre em contato conosco para preços e tempos de entrega estimados.
Posso comprar conjuntos completos de peças sobressalentes para linhas de produção SMT inteiras?
Sim, apoiamos inquéritos combinados para várias peças sobressalentes SMT. Além dos cilindros da série MGQL, podemos fornecer vários cilindros pneumáticos, válvulas, filtros e outras peças sobressalentes e consumíveis SMT. Fornecemos cotações com base na sua lista BOM.
Qual garantia se aplica ao MGQL32-50?
Produtos originais são cobertos pelos termos de garantia oficial da SMC. Danos resultantes de instalação inadequada, operação fora dos parâmetros nominais ou colisão mecânica não são cobertos pela garantia.
