sistema de medida SPI do tampo da mesa 3D SPI do inspetor da pasta da solda de 220V 50/60Hz 3D 7500

Experimente resultados absolutos da medida 3D usando a máquina do inspetor da pasta da solda 3D de INFINITE™ SPI 7500 distribuída somente pela automatização infinita Co., a máquina da inspeção da pasta da solda 3D de Ltd. INFINITE™ SPI 7500 é um sistema de medida 3D verdadeiro autônomo de tipo da varredura do laser que pode medir e analisar. O tampo da mesa de INFINITE™ SPI 7500 3D SPI é um sistema de medida 3D autônomo de tipo da varredura do laser que pode medir também e analisar a imagem pequeno-feita sob medida do objeto e a imagem de cópia da pasta da solda. Em particular, é um tipo um a bordo apropriado para controlar o processo da cópia de tela otimamente medindo e analisando o creme da solda revestido após o screenprint em 3D e é igualmente ótimo do tipo autônomo ferramenta poder controlar eficazmente o processo da cópia de tela com baixo investimento. Com o laser 3D o sensor fabricou delicadamente e expressão da imagem 3D que tem a realidade, pode analisar a espessura e o volume exatamente dentro do espaço do erro de 1-2um. Com a câmera de cor, pode discriminar as soldas revestidas da almofada do teste padrão ou da solda do PWB. É possível medir o 2D (2D medida auxiliar) como o comprimento, o ângulo, e o diâmetro assim como a altura e o volume de 3D. É possível medir a área total do PWB do tamanho de 300x300mm com o método do um-toque. Com a adoção do mecanismo alto da varredura da rigidez, representa os resultados regulares da medida sem o efeito de cercar vibration.it pode discriminar as soldas revestidas da almofada do teste padrão ou da solda do PWB. É possível medir o 2D (2D medida auxiliar) como o comprimento, o ângulo, e o diâmetro assim como a altura e o volume de 3D. É possível medir a área total do PWB do tamanho de 300x300mm com o método do um-toque. Com a adoção do mecanismo alto da varredura da rigidez, representa os resultados regulares da medida sem o efeito de cercar vibration.it pode discriminar as soldas revestidas da almofada do teste padrão ou da solda do PWB. É possível medir o 2D (2D medida auxiliar) como o comprimento, o ângulo, e o diâmetro assim como a altura e o volume de 3D. É possível medir a área total do PWB do tamanho de 300x300mm com o método do um-toque. Com a adoção do mecanismo alto da varredura da rigidez, representa os resultados regulares da medida sem o efeito de cercar a vibração.

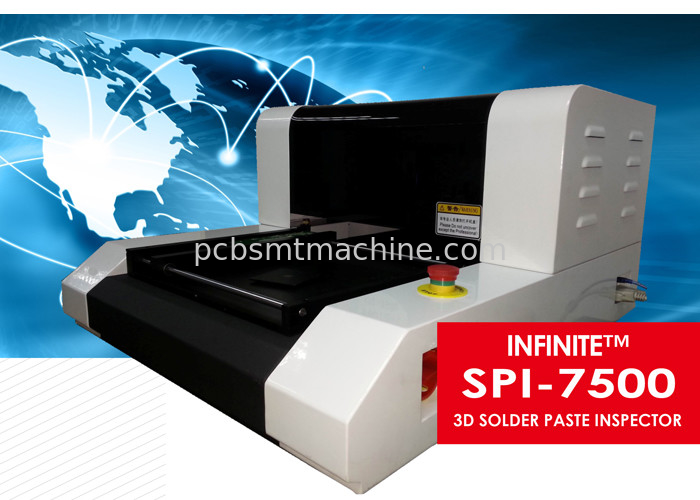

Inspetor da pasta da solda 3D de INFINITE™ SPI 7500

A importância da medida verdadeira da solda 3D

Os fatoras chaves da qualidade da pasta da solda são seus altura, volume, e forma.

as 2D imagens fornecem a únicos cor, brilho, e informação da área mas não fatoras chaves. a medida 3D deve ser exigida obter relativa à informação à altura, ao volume, e à forma. Pelo menos 50% dos defeitos do processo de manufatura de SMT ocorrem somente durante a impressão. Mais má a qualidade da pasta da solda é, mais os defeitos da colocação ocorrem. A confiança dos produtos das relações eletrônicas diretamente à qualidade comum da solda e da qualidade da junção da solda é afetada pela solda cola a altura, o volume, e a forma. Sem medida da solda 3D, não há nenhuma maneira de verificar a qualidade exata da impressão. Os defeitos mais adiantados são encontrados, o custo do reparo é exigido menos.

• Programação rápida, relação de programação amigável
• Métodos múltiplos da medida
• Medida verdadeira do um-botão
• botão do movimento da Oito-maneira, foco do um-clique
• Passo de varredura ajustável
• Função da simulação da pasta 3D da solda
• Função poderosa do SPC
• Desvio de MARK corrigido automaticamente
• Um-clique de volta ao centro da tela
• O alvo do reconhecimento automático este verificador totalmente automático da espessura da pasta da solda 3D pode obter os dados 3D de cada ponto através do autofocus da imagem da fase moving/Z-axis e da pasta XY automáticos da solda da exploração do laser. Pode igualmente ser usado para medir a pasta inteira da solda da almofada. A espessura média permite que o processo de impressão da pasta da solda seja controlado bem.

Características do produto

• Medida programável de diversas áreas, focalização automática nos pontos de teste diferentes, superando o erro causado pela deformação da placa
• Encontre automaticamente a posição da inspeção e corrija o offset através do PWB MARK;
• Método da medida: medida manual do movimento totalmente automático, automático, medida manual do movimento manual
• O mapa da simulação da pasta 3D da solda, reproduz a aparência verdadeira da pasta da solda;
• Usando o movimento automático de 3 linhas centrais, focalizando, compensação automática para corrigir a deformação do warpage da carcaça, para obter a altura exata da pasta da solda;
• Câmera de alta resolução de alta velocidade, elevada precisão, análise estatística dos dados poderosos do SPC;
• Função de julgamento automática do SIGMA, de modo que seus operadores tenham a capacidade para determinar a qualidade do processo de impressão da pasta da solda no tempo real;
• Gerencia automaticamente carta de coluna do PC, do CPK, do X-BAR, do R-CHART, do SIGMA, carta da tendência, carta de controle, etc.;
• 2D medida auxiliar, a distância entre dois pontos, tamanho da área, etc.;
• A lista de dados do resultado da medida automaticamente salvar, gera um relatório do SPC
